1123 Аэрограф JAS для небольшого объёма работ.
Дополнительная информация
Аэрограф для небольшого объема работ.
Технические характеристики.
Тип управления: двойной, независимый
Тип смешения: внутренний
Подача краски: верхняя
Диаметр сопла: 0,2 мм
Объем емкости под краску: 0,5 мл
Рабочее давление: 1-3,5 кг/см2
Размер штуцера: G1/8"
Ограничитель подачи краски: да
Комплект поставки: аэрограф, пипетка, ключ, инструкция, коробка, бланк гарантийного талона.
Тип смешения: внутренний
Подача краски: верхняя
Диаметр сопла: 0,2 мм
Объем емкости под краску: 0,5 мл
Рабочее давление: 1-3,5 кг/см2
Размер штуцера: G1/8"
Ограничитель подачи краски: да
Комплект поставки: аэрограф, пипетка, ключ, инструкция, коробка, бланк гарантийного талона.
Устройство аэрографа: схема и детали:
| 1. | Диффузор |
| 2. | Корпус диффузора |
| 3. | Резиновый уплотнитель |

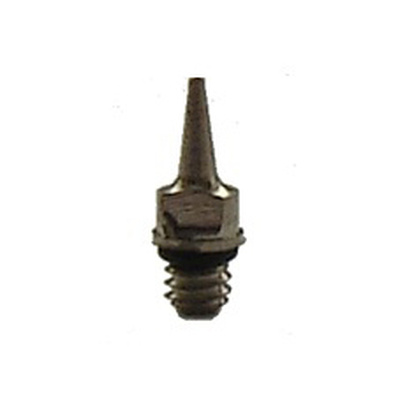

| 4. | Сопло |

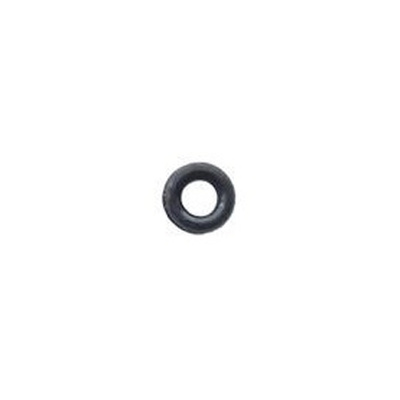

| 5. | Резиновый уплотнитель |
| 6. | Корпус аэрографа |
| 7. | Рычаг управления |
| 8. | Рычаг управления иглой |
| 9. | Прокладка иглы |
| 10. | Фиксирующая втулка |
| 11. | Блокирующая втулка |
| 12. | Направляющая иглы с цанговым зажимом |
| 13. | Стопорный винт втулки |
| 14. | Возвратная пружина иглы |
| 15. | Обойма пружины |
| 16. | Фиксирующая гайка зажима |
| 17. | Игла |
| 18. | Резиновый уплотнитель |
| 19. | Защитный колпак задний |
| 20. | Регулятор подачи краски |
| 21. | Резиновый уплотнитель |
| 22. | Воздушный клапан в сборе |
| 23. | Резиновый уплотнитель |
| 24. | Корпус воздушного клапана |
| 25. | Резиновый уплотнитель |
| 26. | Воздушный клапан |
| 27. | Пружина |
| 28. | Шайба клапана |
| 29. | Гайка коннектора |
| 30. | Резиновый уплотнитель |
| 31. | Коннектор |
| 32. | Ключ для смены сопла |
