DMS-35213 ДМС 1/35 Д-159, бульдозер на базе АСХТЗ-НАТИ (поздний ХТЗ)

Дополнительная информация

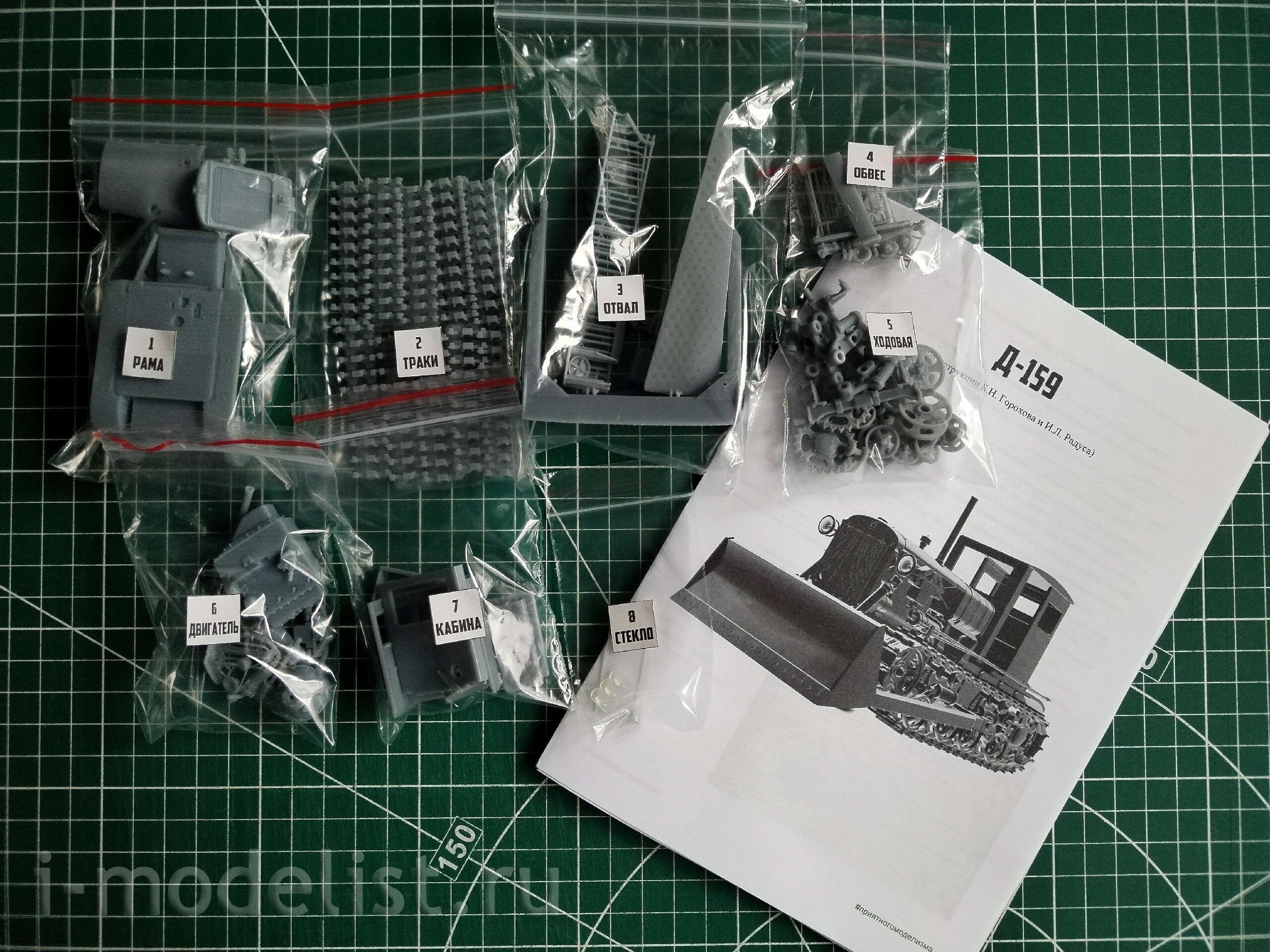

3D-печать.

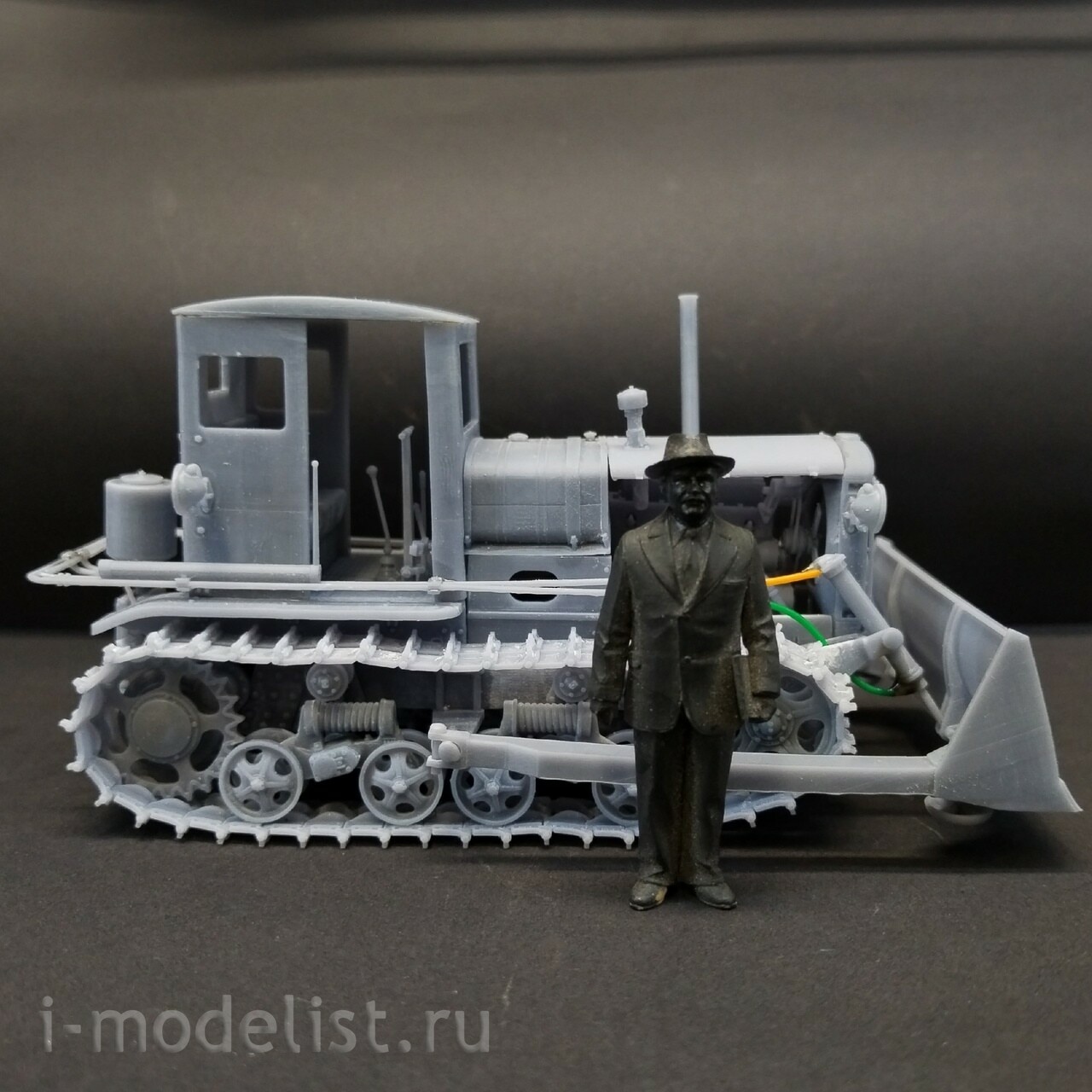

Бульдозер Д-159 с гидравлическим управлением на тракторе АСХТЗ-НАТИ.

Конструкторы Б.Н. Горохов и И.Л. Радус.

Отвал бульдозера – неповоротный, с боковыми щеками, препятствующими сходу грунта с концов отвала.

Передний конец рамы приварен к отвалу, другой конец рамы шарнирно закреплён на поперечной балке, пропущенной под рамой трактора.

Подъём отвала производится гидравлическими цилиндрами двойного действия, укреплёнными шарнирно на специальных кронштейнах к передним концам продольных балок трактора.

Гидропривод, состоящий из редуктора, шестерёнчатого насоса, распределителя золотникового типа и бака, установлен в задней части трактора и приводится в действие от вала отбора мощности трактора. Рычаги управления распределителем и муфтой включения вала отбора мощности помещаются в кабине тракториста.

Маслопроводящая сеть имеет металлические трубопроводы и гибкие резиновые шланги с проходным сечением диаметром 25 мм.

Достоинствами бульдозера являются монтаж, не требующий переделок трактора, компактность и простота конструкции и ухода за машиной.

Недостаточно жёсткая конструкция подвески ходовой части трактора и его небольшие тяговые усилия ограничивают возможность применения бульдозера этого типа в тяжелых условиях работы.

Наибольшее распространение получил для засыпки траншей в городских условиях.

Начало производства – 1948 год, точное количество выпущенных экземпляров неизвестно.
